Базовые сведения

Алюминиевый профиль Bosch Rexroth.

В номенклатуру производимого Bosch Rexroth алюминиевого профиля входит более 100 типов профиля, что на сегодняшний день является самым широким ассортиментом в мире. Форма пазов профиля стала общемировым стандартом для подобного типа изделий. Модульный ряд включает 6 различных серий профиля с наилучшей градацией на рынке. Все профили Bosch Rexroth совместимы друг с другом.

Типы соединительных элементов.

С модульной системой профилей Bosch Rexroth вы получаете также и профессиональную систему соединений с широким ассортиментом крепежей. Поэтому вы можете быть уверены, что найдете подходящий соединительный элемент для каждого конкретного случая. Все соединители профилей имеют одну общую особенность: они крепятся с помощью винтов. Они обеспечивают высокую прочность даже под воздействием тяжелых нагрузок и простой монтаж. При этом вы можете в любой момент перестроить или расширить конструкции из основных механических элементов в зависимости от новых требований. Установленные элементы вы всегда можете использовать повторно.

Для любой задачи Вы всегда найдете подходящий соединительный элемент!
Внешний уголок
Внешние уголки
Уголки с привлекательным дизайном для быстрого, точного соединения, к тому же удерживающие моментные нагрузки.

  • Единый дизайн для уголков от 20х20 до 100х100
  • Выдерживают нагрузки до 15000 Н (в зависимости от исполнения и размера)
  • Упрощенная сборка в месте крепления с легко вставляемыми болтами и простой фиксацией в требуемом месте

Перейти в раздел каталога

Внутренний уголок
Внутренние уголки
Уголки для элегантного, экономичного и простого в сборке решения.

  • Доступны для любого типа канавок профиля Bosch Rexroth
  • Рекомендованы для сборки дверных рам, защитных решетчатых ограждений и перегородок
  • Не требуют дополнительной обработки профиля
  • Выдерживают нагрузки до 3000 Н (в зависимости от исполнения и размера)

Перейти в раздел каталога

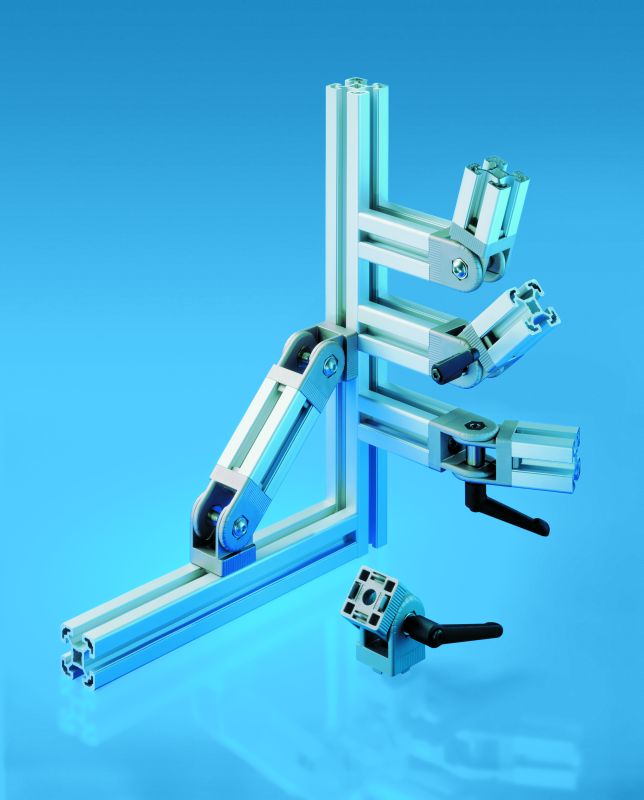

Подвижные соединения
Подвижные и регулируемые соединения
Универсальные соединители с углом до 180°

  • С градуировкой в 15° для точной установки угла
  • Зажимы для быстрой фиксации и разжимания
  • Быстрая сборка, удержание моментных нагрузок, наличие центрирующих кулачков

Перейти в раздел каталога

Кубические соединители
Кубические угловые соединители
Угловые соединители для объединения 2 или 3 профилей с привлекательным дизайном

  • Подходят для дверей, рамных конструкций и барьеров
  • Высокая жесткость

Перейти в раздел каталога

Кубические соединители
Угловые кронштейны (трехмерные угловые соединители)
Недорогие соединители с крышками в двух вариантах исполнения — сферические и кубические

  • Удержание моментных нагрузок
  • Саморезы: не требуется дополнительная обработка профиля

Перейти в раздел каталога

Кубические соединители
Т-соединители
Соединитель с большой несущей способностью

  • Регулировка под канавку
  • Удержание моментных нагрузок
  • С помощью двух Т-соединителей можно соединять профили встык
  • Выдерживают нагрузки до 9000 Н
  • Не требуется дополнительная обработка профиля

Перейти в раздел каталога

Кубические соединители
Соединители под 45°
Соединитель с привлекательным дизайном с крышкой в комплекте и удобным доступом к винтам.

  • Удобны для усиления рамных конструкций благодаря большой несущей способности

Перейти в раздел каталога

Кубические соединители
Болтовые соединители
Соединители для очень высоких нагрузок.

  • Подходит для очень высоких нагрузок
  • Симметричное распределение усилий через два винта по устойчивым каналам профиля

Перейти в раздел каталога

Кубические соединители
Быстрые соединители
Популярный соединитель для сборки модульных систем

  • Хороший доступ к соединению для простой и быстрой сборки
  • 3 канавки на профиле остаются свободными для крепления других элементов
  • Возможность перемещения места соединения по канавке профиля

Перейти в раздел каталога

Кубические соединители Гибкие быстрые соединители
Разновидность быстрого соединителя для соединения профилей под любым желаемым углом

  • Хороший доступ к соединению для простой и быстрой сборки
  • 3 канавки на профиле остаются свободными для крепления других элементов
  • Возможность перемещения места соединения по канавке профиля

Перейти в раздел каталога

Кубические соединители Соединители для рам под 45°
Удобный соединитель для стыкования профиля с косым срезом под 45°

  • Быстрая сборка рамных конструкций
  • Подходит для соединения профилей с одним пазом
  • Удержание моментных нагрузок

Перейти в раздел каталога
